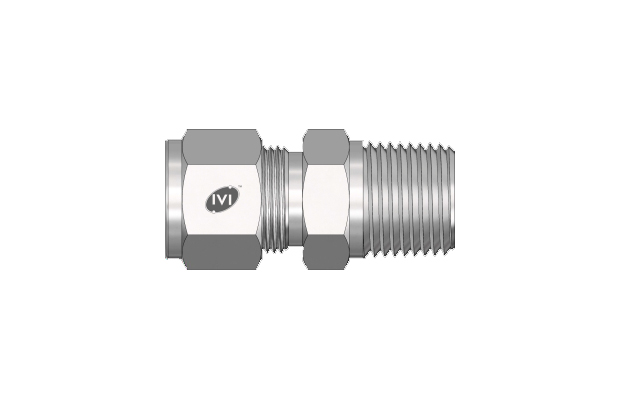

We Are One Of The Leading Manufacturers, Suppliers, Traders And Distributors, Of This Highly Commendable Range Of Male Connector
Part Number | Dimensions (mm) | ||||||
---|---|---|---|---|---|---|---|
Tube O.D. | NPT Pipe thread | L | C | D | R | W HEX | |
IVI-2MT-MC-2N | 2 | 1/8 | 29.7 | 15.3 | 23.1 | 9.5 | 12.0 |
IVI-3MT-MC-2N | 3 | 1/8 | 29.7 | 15.3 | 23.1 | 9.5 | 12.0 |
IVI-3MT-MC-4N | 3 | 1/4 | 35.3 | 15.3 | 28.7 | 14.3 | 14.0 |
IVI-4MT-MC-2N | 4 | 1/8 | 31.2 | 16.1 | 24.6 | 9.5 | 12.0 |
IVI-4MT-MC-4N | 4 | 1/4 | 36.3 | 16.1 | 29.7 | 14.3 | 14.0 |
IVI-6MT-MC-2N | 6 | 1/8 | 32.9 | 17.7 | 25.4 | 9.5 | 14.0 |
IVI-6MT-MC-4N | 6 | 1/4 | 38.1 | 17.7 | 30.6 | 14.3 | 14.0 |
IVI-6MT-MC-6N | 6 | 3/8 | 38.5 | 17.7 | 31.0 | 14.3 | 18.0 |
IVI-6MT-MC-8N | 6 | 1/2 | 44.8 | 17.7 | 37.3 | 19.1 | 22.0 |
IVI-8MT-MC-2N | 8 | 1/8 | 34.2 | 18.6 | 26.7 | 9.5 | 15.0 |
IVI-8MT-MC-4N | 8 | 1/4 | 38.8 | 18.6 | 31.3 | 14.3 | 15.0 |
IVI-8MT-MC-6N | 8 | 3/8 | 39.3 | 18.6 | 31.8 | 14.3 | 18.0 |
IVI-8MT-MC-8N | 8 | 1/2 | 45.6 | 18.6 | 38.1 | 19.1 | 22.0 |
IVI-10MT-MC-2N | 10 | 1/8 | 36.1 | 19.5 | 28.6 | 9.5 | 18.0 |
IVI-10MT-MC-4N | 10 | 1/4 | 40.9 | 19.5 | 33.3 | 14.3 | 18.0 |
IVI-10MT-MC-6N | 10 | 3/8 | 40.9 | 19.5 | 33.3 | 14.3 | 18.0 |
IVI-10MT-MC-8N | 10 | 1/2 | 47.5 | 19.5 | 38.9 | 19.1 | 22.0 |
IVI-10MT-MC-12N | 10 | 3/4 | 46.4 | 19.5 | 38.9 | 19.1 | 27.0 |
IVI-10MT-MC-16N | 10 | 1 | 55.0 | 19.5 | 47.5 | 23.8 | 35.0 |
IVI-12MT-MC-4N | 12 | 1/4 | 43.4 | 22.0 | 33.3 | 14.3 | 22.0 |
IVI-12MT-MC-6N | 12 | 3/8 | 43.4 | 22.0 | 33.3 | 14.3 | 22.0 |
IVI-12MT-MC-8N | 12 | 1/2 | 49.0 | 22.0 | 38.9 | 19.1 | 22.0 |
IVI-12MT-MC-12N | 12 | 3/4 | 50.5 | 22.0 | 40.4 | 19.1 | 27.0 |
IVI-16MT-MC-6N | 16 | 3/8 | 44.1 | 22.0 | 34.01 | 14.3 | 24.0 |
IVI-16MT-MC-8N | 16 | 1/2 | 49.0 | 22.0 | 38.9 | 19.1 | 24.0 |
IVI-16MT-MC-12N | 16 | 3/4 | 50.5 | 22.0 | 40.5 | 19.1 | 27.0 |
IVI-18MT-MC-8N | 18 | 1/2 | 50.6 | 22.0 | 40.5 | 19.1 | 27.0 |
IVI-18MT-MC-12N | 18 | 3/4 | 50.6 | 22.0 | 40.5 | 19.1 | 27.0 |
IVI-25MT-MC-8N | 25 | 1/2 | 57.5 | 26.5 | 45.3 | 19.1 | 35.0 |
IVI-25MT-MC-12N | 25 | 3/4 | 57.5 | 26.5 | 45.2 | 19.1 | 35.0 |
IVI-25MT-MC-16N | 25 | 1 | 62.3 | 26.5 | 50.0 | 23.8 | 35.0 |
