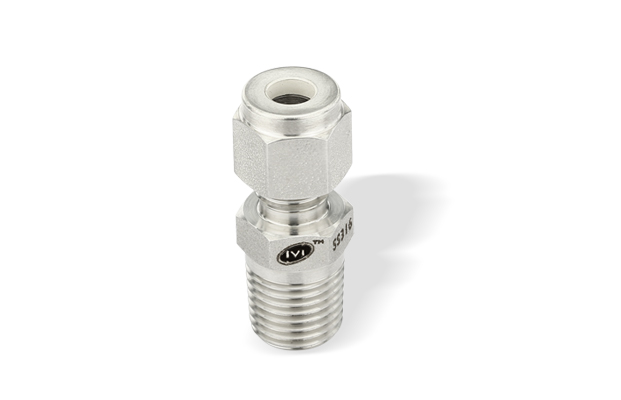

We Are One Of The Leading Manufacturers, Suppliers, Traders And Distributors, Of This Highly Commendable Range Of Male Connector - Metric-ISO Parallel Thread
Part Number | Dimensions (mm) | |||||||
---|---|---|---|---|---|---|---|---|
Tube O.D. | BSPP Thread | L | C | D | R | X | W HEX | |
IVI-2MT-MC-2G | 2 | 1/8 | 28.4 | 15.3 | 21.8 | 7.1 | 14.0 | 13.7 |
IVI-3MT-MC-2G | 3 | 1/8 | 30.0 | 15.3 | 23.4 | 7.1 | 13.7 | 14.0 |
IVI-3MT-MC-4G | 3 | 1/4 | 35.3 | 15.3 | 28.7 | 11.2 | 17.8 | 19.2 |
IVI-6MT-MC-2G | 6 | 1/8 | 32.5 | 17.7 | 25.0 | 7.1 | 13.7 | 14.0 |
IVI-6MT-MC-4G | 6 | 1/4 | 37.7 | 17.7 | 30.2 | 11.2 | 17.8 | 19.0 |
IVI-6MT-MC-6G | 6 | 3/8 | 39.0 | 17.7 | 31.5 | 11.2 | 21.8 | 22.0 |
IVI-6MT-MC-8G | 6 | 1/2 | 45.6 | 17.7 | 38.1 | 14.2 | 25.7 | 27.0 |
IVI-8MT-MC-2G | 8 | 1/8 | 33.1 | 18.6 | 25.6 | 7.1 | 15.0 | 13.7 |
IVI-8MT-MC-4G | 8 | 1/4 | 38.5 | 18.6 | 31.0 | 11.2 | 17.8 | 19.0 |
IVI-8MT-MC-6G | 8 | 3/8 | 39.8 | 18.6 | 32.3 | 11.2 | 21.8 | 22.0 |
IVI-8MT-MC-8G | 8 | 1/2 | 45.6 | 18.6 | 38.1 | 14.2 | 25.7 | 27.0 |
IVI-1OMT-MC-4G | 10 | 1/4 | 39.4 | 19.5 | 31.8 | 11.2 | 17.8 | 19.0 |
IVI-1OMT-MC-6G | 10 | 3/8 | 40.6 | 19.5 | 33.0 | 11.2 | 21.8 | 22.0 |
IVI-1OMT-MC-8G | 10 | 1/2 | 46.5 | 19.5 | 38.9 | 14.2 | 25.7 | 27.0 |
IVI-12MT-MC-4G | 12 | 1/4 | 42.6 | 22.0 | 32.5 | 11.2 | 17.8 | 22.0 |
IVI-12MT-MC-6G | 12 | 3/8 | 43.1 | 22.0 | 33.0 | 11.2 | 21.8 | 22.0 |
IVI-12MT-MC-8G | 12 | 1/2 | 49.0 | 22.0 | 38.9 | 14.2 | 25.7 | 27.0 |
IVI-12MT-MC-12G | 12 | 3/4 | 52.8 | 22.0 | 42.7 | 16.0 | 31.8 | 35.0 |
IVI-16MT-MC-6G | 16 | 3/8 | 43.5 | 22.0 | 33.4 | 11.2 | 22.0 | 21.8 |
IVI-16MT-MC-8G | 16 | 1/2 | 49.0 | 22.0 | 38.9 | 14.2 | 26.0 | 27.0 |
IVI-18MT-MC-8G | 18 | 1/2 | 49.0 | 22.0 | 38.9 | 14.2 | 26.0 | 27.0 |
IVI-18MT-MC-12G | 18 | 3/4 | 53.1 | 22.0 | 43.0 | 16.0 | 35.0 | 32.0 |
IVI-20MT-MC-8G | 20 | 1/2 | 50.5 | 22.0 | 40.4 | 14.2 | 30.0 | 25.7 |
IVI-20MT-MC-12G | 20 | 3/4 | 52.8 | 22.0 | 42.7 | 16.0 | 32.0 | 35.0 |
IVI-22MT-MC-12G | 22 | 3/4 | 52.8 | 22.0 | 42.7 | 16.0 | 32.0 | 35.0 |
IVI-25MT-MC-12G | 25 | 3/4 | 59.8 | 26.5 | 47.6 | 16.0 | 35.0 | 31.8 |
IVI-25MT-MC-16G | 25 | 1 | 60.1 | 26.5 | 47.8 | 18.3 | 39.0 | 41.0 |
