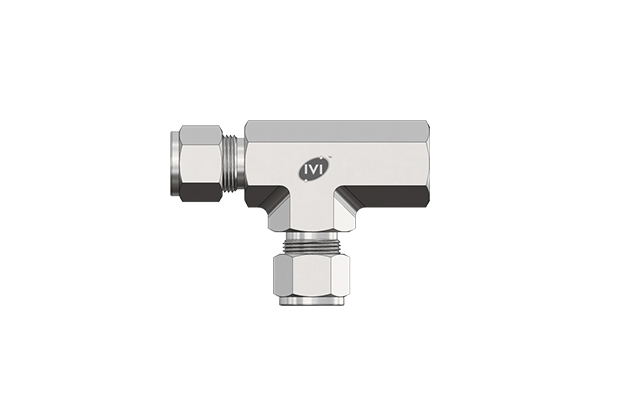

We Are One Of The Leading Manufacturers, Suppliers, Traders And Distributors, Of This Highly Commendable Range Of Female Run Tee
Part Number | Dimensions (mm) | ||||||
---|---|---|---|---|---|---|---|
Tube O.D. | NPT Pipe thread | A | L | S | L1 | W HEX | |
IVI-2T-FRT-2N | 1/8 | 1/8 | 1.72 | 0.96 | 0.75 | 0.70 | 1/2 |
IVI-3T-FRT-2N | 3/16 | 1/8 | 1.76 | 1.01 | 0.75 | 0.74 | 1/2 |
IVI-4T-FRT-2N | 1/4 | 1/8 | 1.81 | 1.06 | 0.75 | 0.77 | 1/2 |
IVI-4T-FRT-4N | 1/4 | 1/4 | 2.05 | 1.17 | 0.88 | 0.88 | 11/16 |
IVI-5T-FRT -2N | 5/16 | 1/8 | 1.92 | 1.17 | 0.75 | 0.88 | 518 |
IVI-6T-FRT-4N | 3/8 | 1/4 | 2.11 | 1.23 | 0.88 | 0.94 | 11/16 |
IVI-8T-FRT-4N | 1/2 | 1/4 | 2.56 | 1.42 | 0.88 | 1.02 | 13/16 |
IVI-8T-FRT-6N | 1/2 | 3/8 | 2.30 | 1.42 | 0.88 | 1.02 | 7/8 |
IVI-8T-FRT-8N | 1/2 | 1/2 | 2.66 | 1.53 | 1.13 | 1.13 | 1 |
IVI-10T-FRT-8N | 5/8 | 1/2 | 2.70 | 1.57 | 1.13 | 1.17 | 1-1/16 |
IVI-12T-FRT-12N | 3/4 | 3/4 | 3.01 | 1.76 | 1.25 | 1.36 | 1-3/8 |
IVI-14T-FRT-8N | 7/8 | 1/2 | 3.01 | 1.76 | 1.25 | 1.36 | 1-3/8 |
IVI-14T-FRT-12N | 7/8 | 3/4 | 3.01 | 1.76 | 1.25 | 1.36 | 1-3/8 |
IVI-16T-FRT-12N | 1 | 3/4 | 3.18 | 1.93 | 1.25 | 1.45 | 1-3/8 |
IVI-16T-FRT-16N | 1 | 1 | 3.52 | 2.02 | 1.50 | 1.65 | 1-5/8 |
